唯康通信厂家分享双绞线传输器在工程中的运用接法

分享一下:
文章出处:唯康信息
发表时间:2018-01-09
       布线的方式有很多种,最好的布线方式是跟工程相吻合的布线方式,因此,我们要根据工程情况,将几种方式综合起来运用。我们来看一下双绞线传输器的接法。
       点对点。每一个监控点拉一条网线或者一条2对四芯的超5类线,如果这个点需要传控制信号,就可以拿这2对中剩余的线来传输控制信号。
       一线串。每四个监控点拉一条网线,布线时先将附件四路划分到一个区域将这一根网线按远近顺序经过这四个点, 每到一个点就拨开外皮取出其中一对线供一路摄像机使用。
       先集中,后发送。先将摄像头的信号通过同轴线集中到一起,进入多路发射器后再通过一根网线传输回监控中心。
       树型结构。利用2对4芯的双绞线将分散的监控点的信号拉到一个相对集中的地方,然后通过4对或者大对数超5类双绞线拉回监控中心。
      采用双绞线传输视频信号,基本的原理是:
      1、通常的视频信号,是一种非平衡方式的视频基带信号,适合在同轴电缆这种非平衡传输方式的线缆中传输。而双绞线是一种平衡传输方式的线缆,正是由于平衡传输和线缆双绞的模式,使得双绞线传输具有很强的抗干扰能力,所以要使用双绞线传输视频信号,必须将视频信号转换成平衡信号。
      2、转换成平衡模式的视频信号,就可以直接在双绞线上传输了,同时不容易受到各种干扰信号的影响。到了监控终端,由于录像、显示等大部分监控设备的输入端口都是非平衡方式的,所以需要将双绞线传输过来的平衡信号再转换成非平衡信号。也就是,使用双绞线代替视频线传输视频信号,只需要在线缆的前、后端均加进平衡/非平衡转换器(按压式端子)即可。

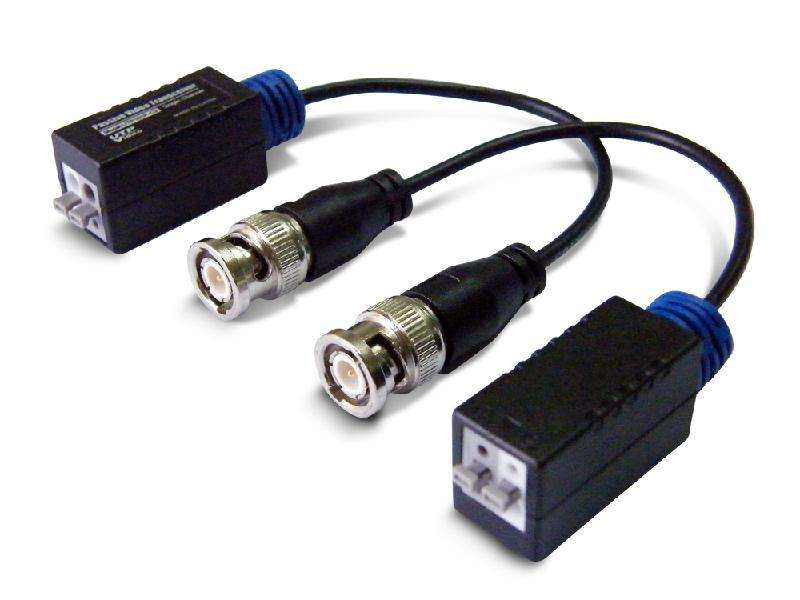

      3、最简单的转换器,实质是一个高磁通量、高带宽的磁环上的平行并绕的视频互感线圈,这就是常说的无源转换器。它只起到平衡/非平衡转换的作用,是个无源器件,不会带来新的失真,也不会产生噪声,但对信号有一定程度上的衰减。
      4、由于视频信号在双绞线上传输时,信号的衰减尤其是高频分量的衰减,特别严重,所以经过双绞线传输之后的平衡视频信号,一般情况下都必须经过一个放大电路进行放大,并且针对信号特别是高频信号的衰减情况,给予提升恢复,然后再变换成非平衡信号,供给监视器等后级器材使用。通常这个放大器叫做双绞线接收器,起到放大、补偿的作用,一般上面都有二个可调的电位器,分别根据实际情况调节整个放大器的放大增益以及对高频分量的补偿量。
