今天,我给大家带来常见的综合布线监控系统接线图知识汇总,监控安装入门宝典。

视频监控系统的主要设备有监控摄像机、DVR硬盘录像机、NVR网络硬盘录像机,显示器或监视器。

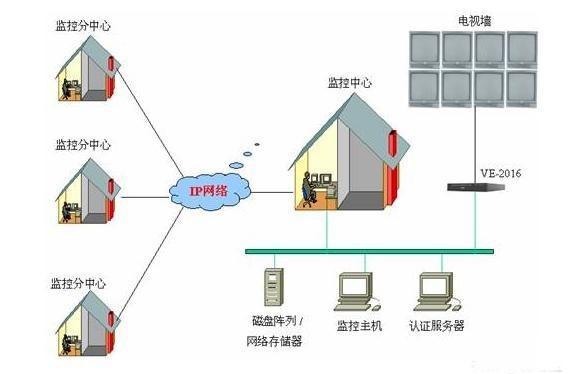

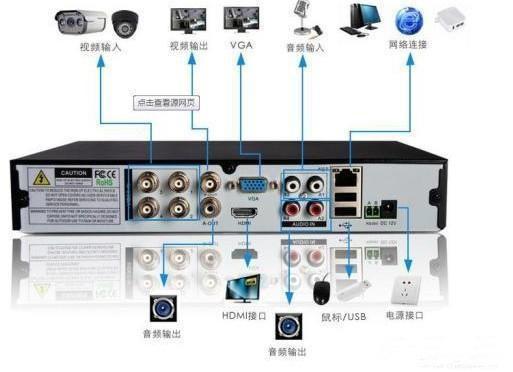

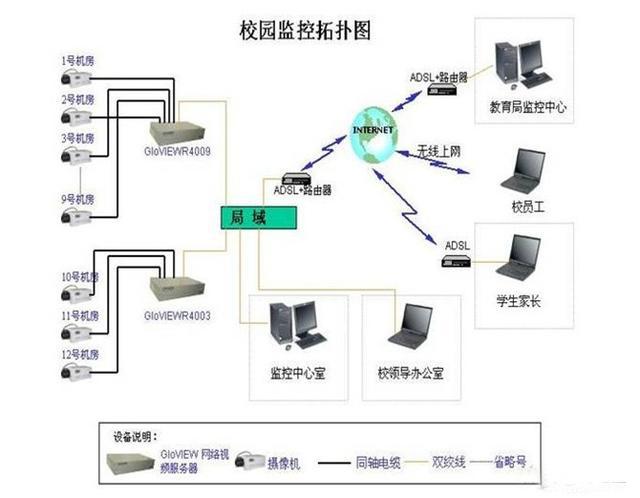

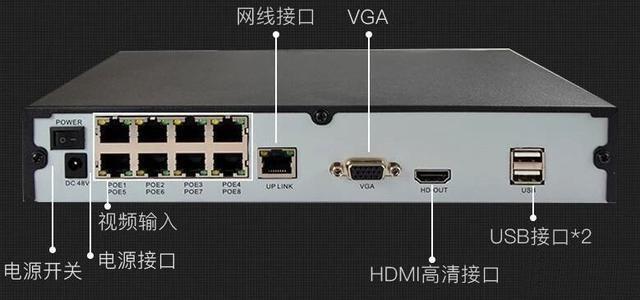

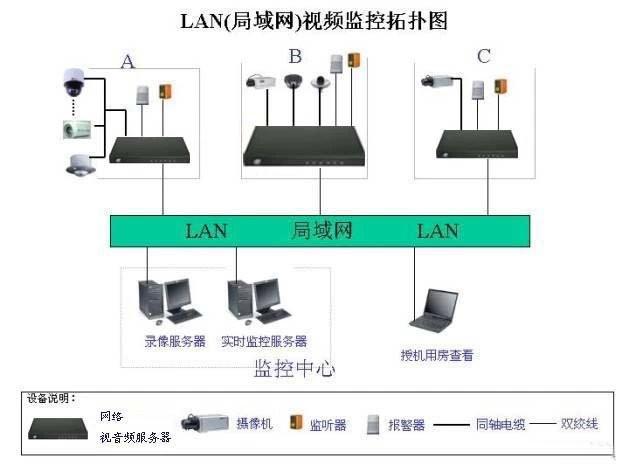

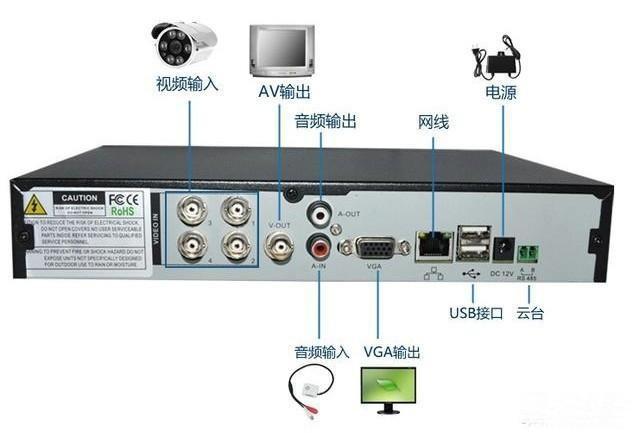

DVR、NVR的接口比较丰富,视频监控设备常见接口有BNC模拟视频接口,RJ45网络接口,VGA/DVI/HDMI视频输出接口,RS485控制接口,音频接口、报警接口等。准确的识别摄像机、硬盘录像机及网络硬盘录像机的接口,可以快速搭建视频监控系统,使系统调试更容易。

从功能角度讲,通过设备接口的识别可以辨识监控设备的功能。

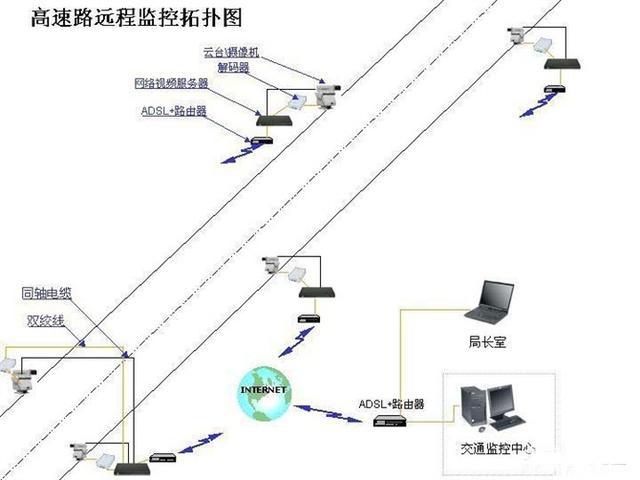

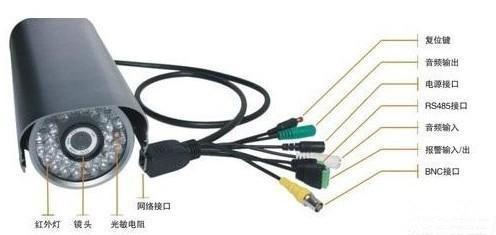

如,网络摄像机除了网口还带了VIDEO视频信号输出的BNC接口,意为着网络摄像机还可以输出模拟视频信号,可以本地环出。

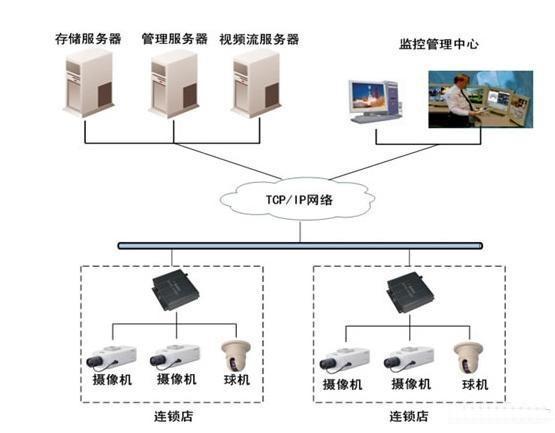

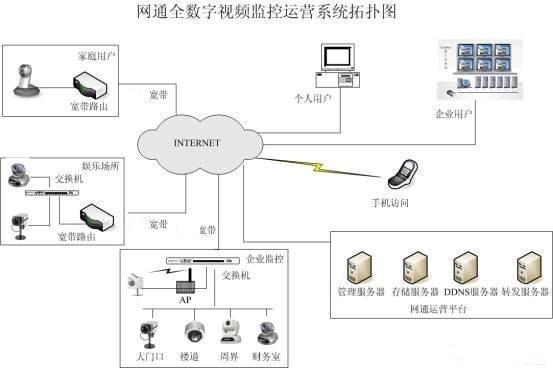

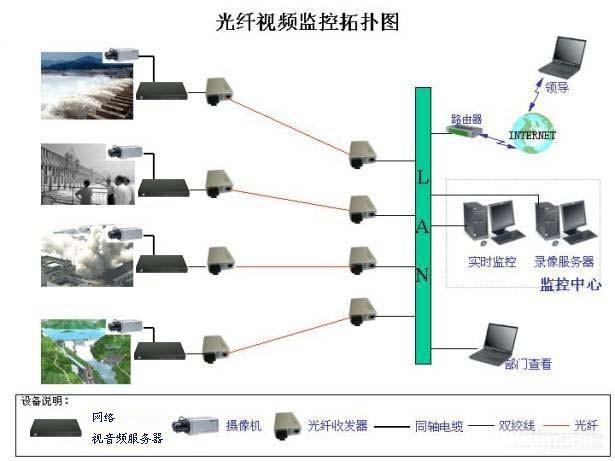

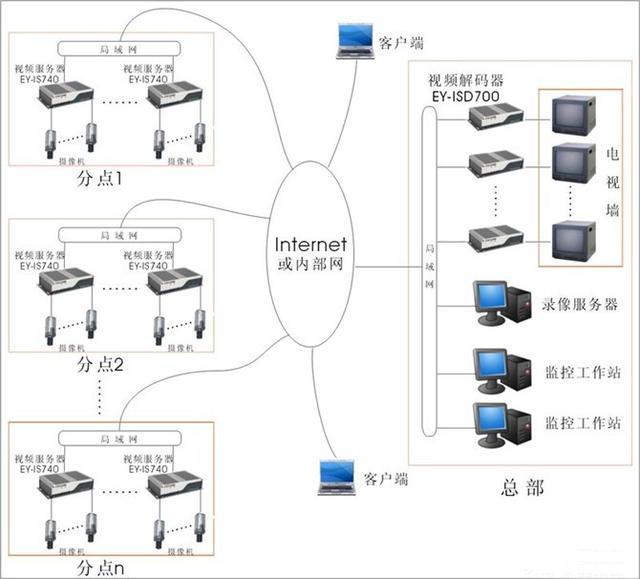

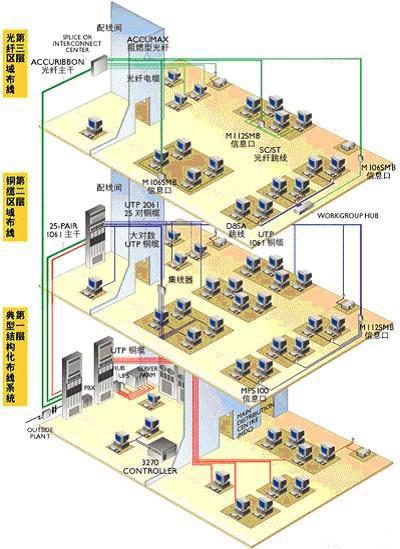

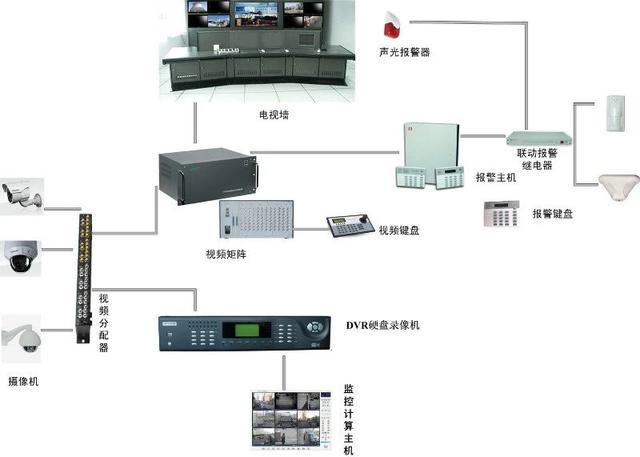

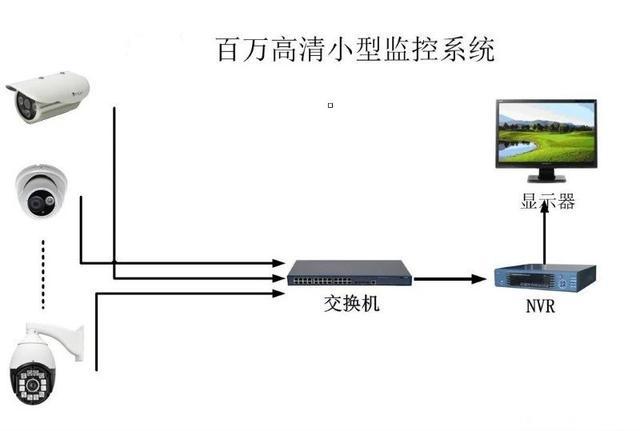

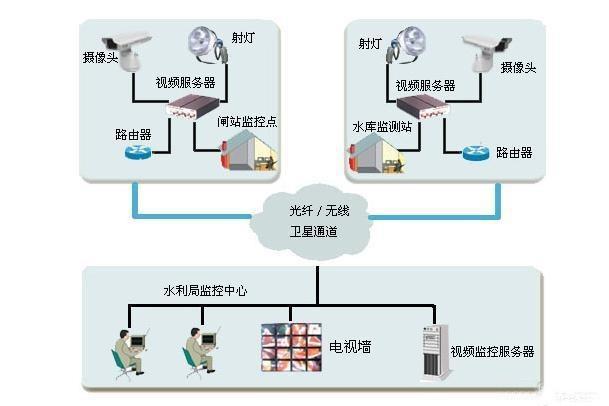

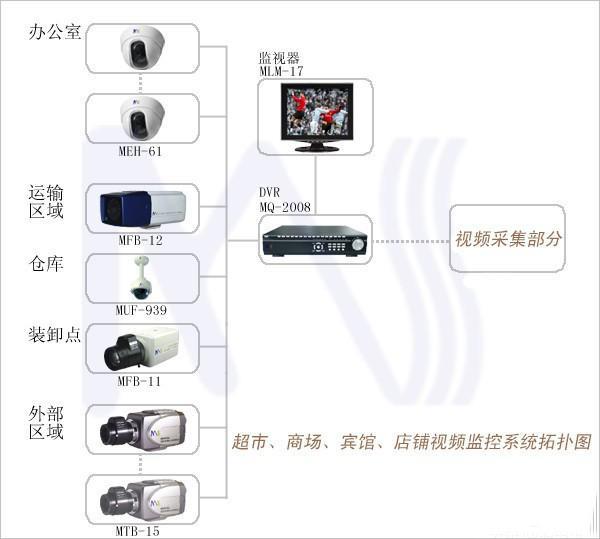

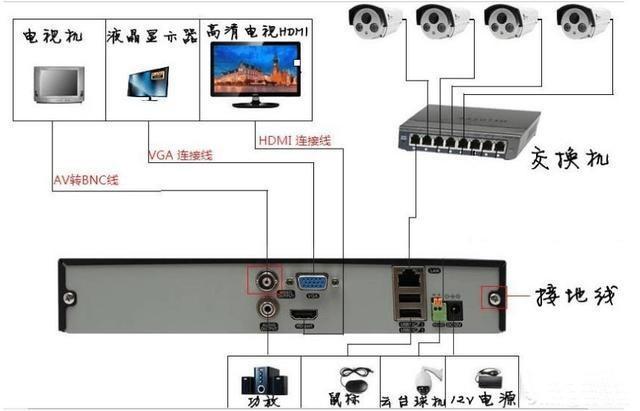

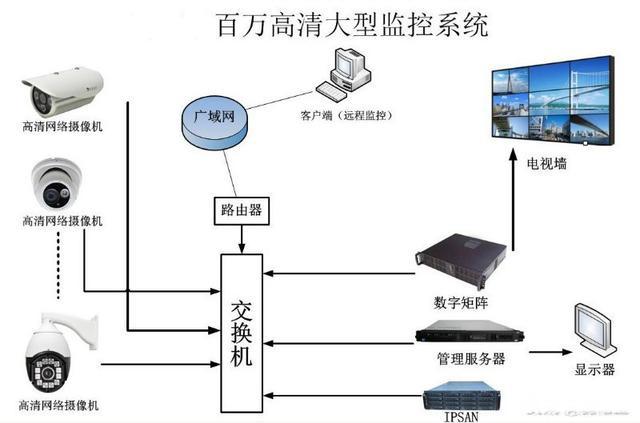

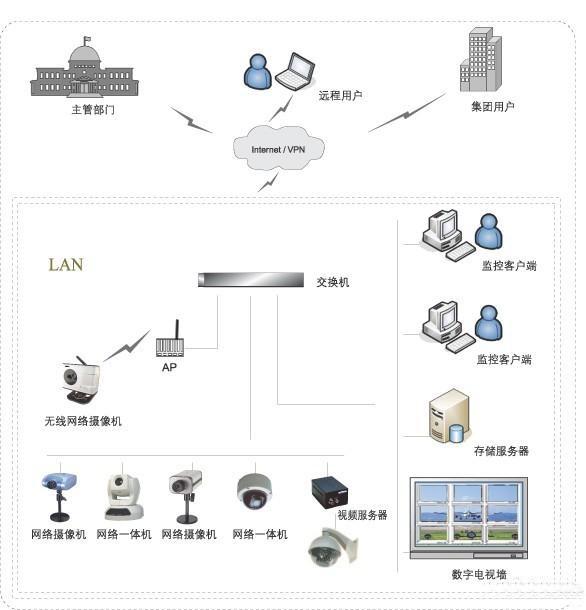

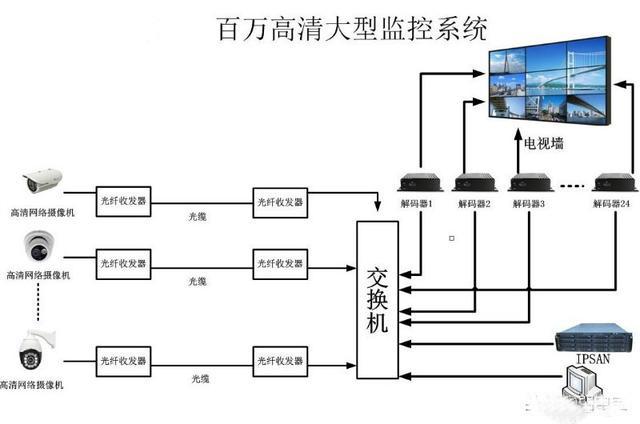

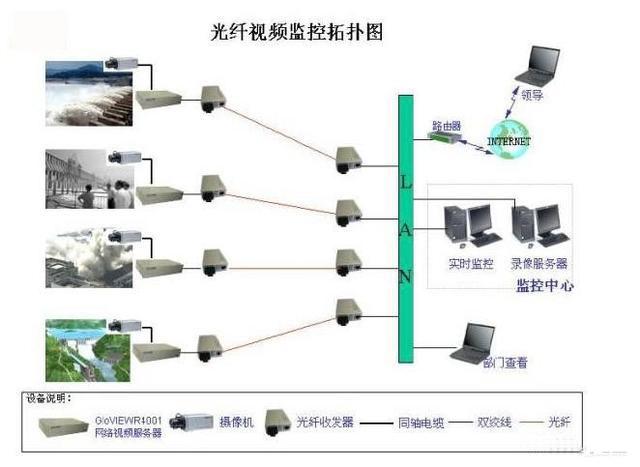

再如,DVR或NVR设备带ALARM I/O接口,意为着可以接入其他系统或设备的开关量信号,可以做报警联动;如果有AUDIO接口,意为着设备可以进行音频的采集。USB接口现在也成了DVR和NVR设备的标配了,可以接USB鼠标进行控制,直接操作设备。各种监控设备的接线图如下。
